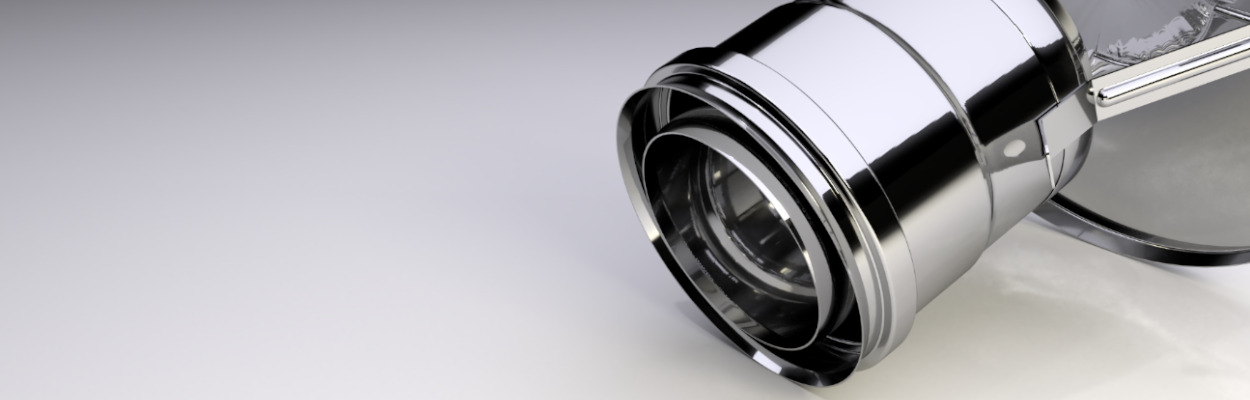

Terminali specifici per essere montati su canne fumarie con coibentazione adaria-inox o PPs da 10mm.
Installare sempre sopra l'ultimo elemento verticale della canna fumaria. Fissare con fascetta stringitubo, non utilizzare solo colle siliconiche. L'installazione del terminale deve essere eseguita da personale qualificato.
Rispetta la normativa UNI 7129/01 sez. 4-3-3 relativa ai comignoli.
Certificazione CE in base alla normativa EN 1856-1 :
- Resistenza al flusso.

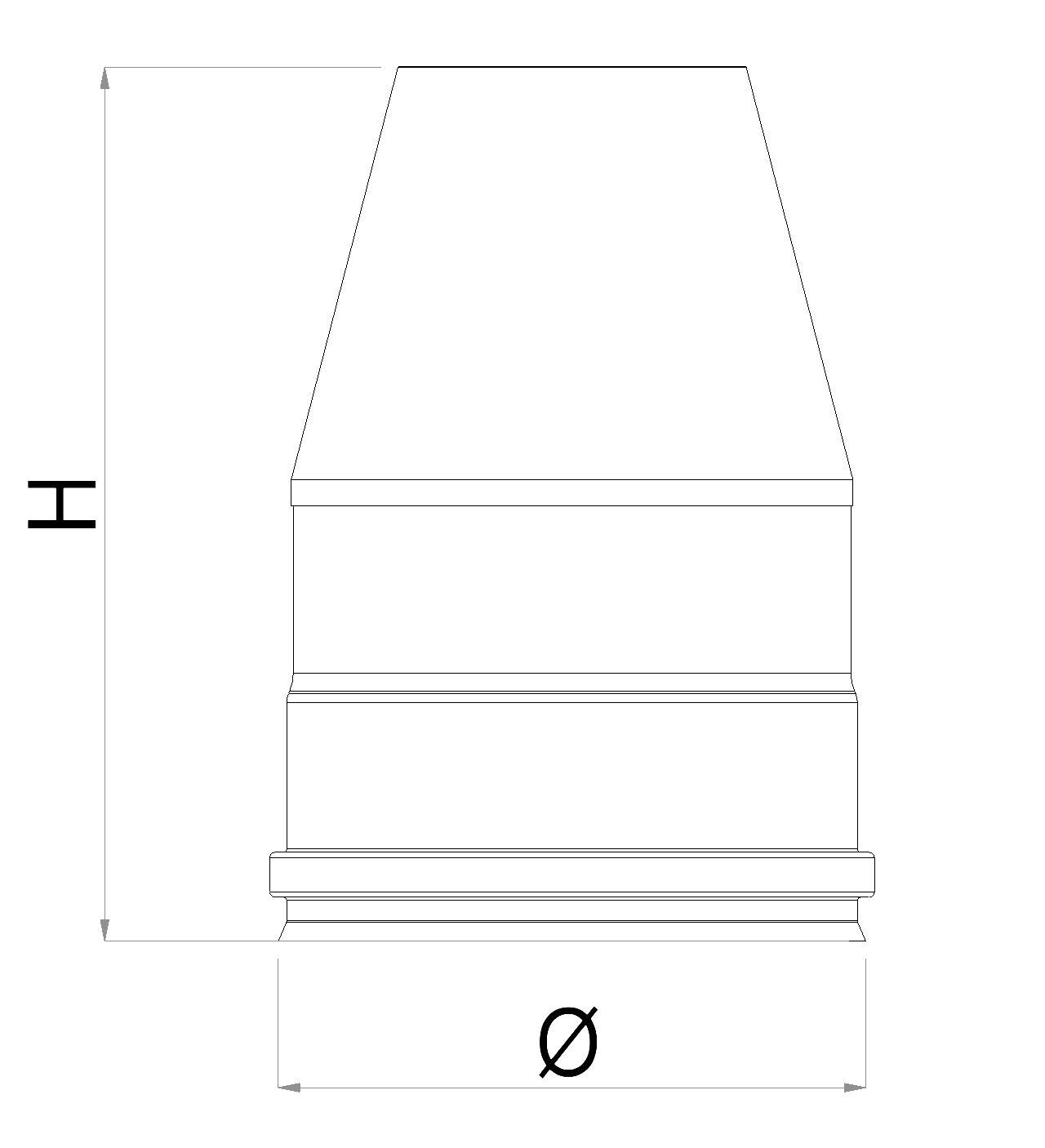

Ø |
---|
H |
80/100 | 100/120 | 130/150 | 160/180 | 180/200 | 200/220 | 230/250 |
---|---|---|---|---|---|---|
200 | 200 | 200 | 200 | 200 | 200 | 200 |

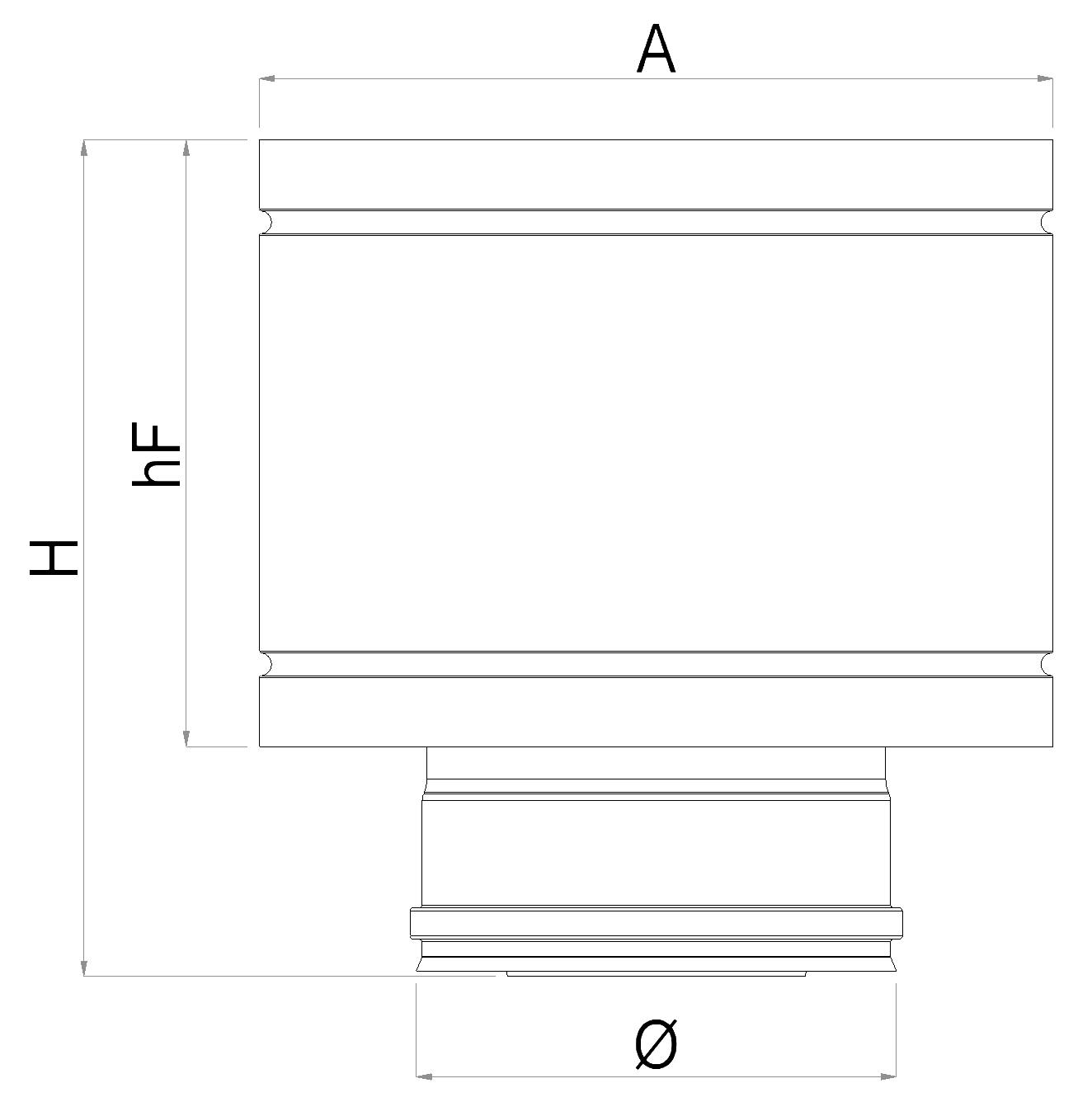

Ø |
---|
H |
A |
hF |
80/100 | 100/120 | 130/150 | 160/180 | 180/200 | 200/220 | 230/250 |
---|---|---|---|---|---|---|
240 | 240 | 260 | 280 | 320 | 340 | 340 |
185 | 220 | 260 | 300 | 310 | 370 | 420 |
165 | 165 | 200 | 200 | 250 | 250 | 250 |
Ø |
---|
H |
A |
He |
80/100 | 100/120 | 130/150 | 160/180 | 180/200 | 200/220 | 230/250 |
---|---|---|---|---|---|---|
205 | 205 | 210 | 225 | 235 | 250 | 260 |
230 | 265 | 265 | 320 | 320 | 400 | 400 |
70 | 70 | 75 | 90 | 100 | 115 | 125 |
Ø |
---|
H |
A |
hL |
N°la |
80/100 | 100/120 | 130/150 | 160/180 | 180/200 | 200/220 | 230/250 |
---|---|---|---|---|---|---|
180 | 215 | 220 | 230 | 270 | 270 | 310 |
130 | 150 | 180 | 230 | 230 | 250 | 300 |
20 | 20 | 22 | 25 | 25 | 25 | 25 |
3 | 4 | 4 | 4 | 5 | 5 | 6 |
