Faldale Alluminio

Faldale Alluminio


Articoli della serie: Faldale Alluminio (FAL)

Descrizione e applicazione:

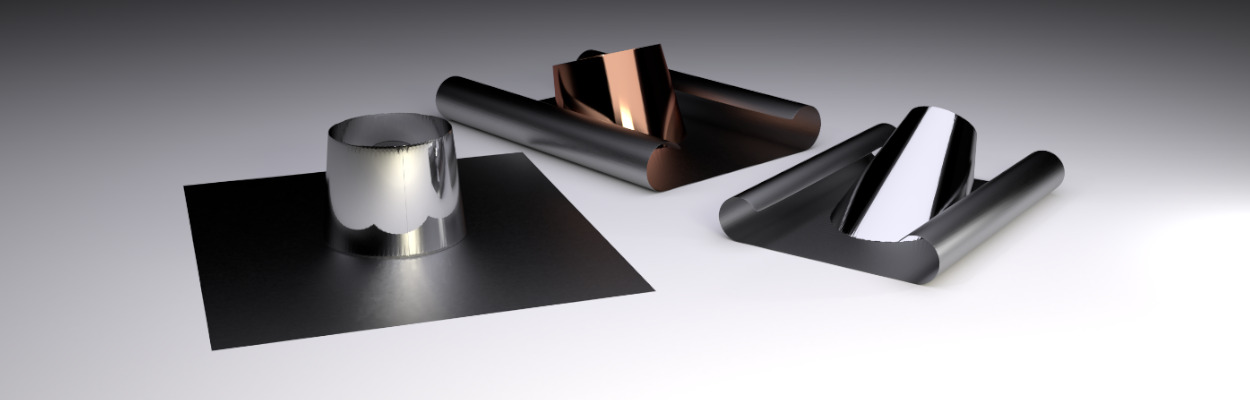

Il faldale è un componente di completamento nell'installazione di una canna fumaria. Permette di raccordare il tetto o la copertura dello stabile alla canna fumaria, rendendo impermeabile dalle infiltrazioni di acqua piovana la zona di giunzione. E' costruito sia per tetti piani che per tetti di inclinazione fino a 60°. Il cono del faldale viene prodotto in acciaio inox o rame. La falda è prodotta in alluminio ricotto di spessore 6/10 che lo rende ben malleabile nella fase di montaggio sulle coperture dei tetti. Va correlato con la scossalina (Art. 3030) per un corretto montaggio ed ermetizzazione della zonadi passaggio della canna fumaria

Installazione

L'installazione del terminale deve essere eseguita da personale qualificato.

Certificazioni e note

Certificazione CE in base alla normativa EN 1856-01 :
- Resistenza al flusso

DOWNLOAD PDF






Articolo FAL_00 - Piano da 0 a 5 gradi



Ø
Hc
A
B
080 100 120 130 140 150 160 180 200 220 230 250 300 350 400
130 130 130 140 140 150 150 160 165 180 210 210 220 220 220
550 550 650 650 650 650 650 750 750 750 750 750 850 850 1000
4504505505505505505506506506506506507507501000





Articolo FAL_30 - Inclinato da 5 a 30 gradi



Ø
Hc
A
B
080 100 120 130 140 150 160 180 200 220 230 250 300 350 400
100 100 120 120 135 135 135 135 135 190 190 190 190 190 190
550 550 650 650 650 650 650 750 750 750 750 750 850 850 1000
4504505505505505505506506506506506507507501000

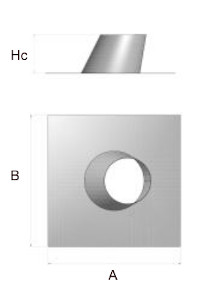

Articolo FAL_45 - Inclinato da 30 a 45 gradi



Ø
Hc
A
B
080 100 120 130 140 150 160 180 200 220 230 250 300 350 400
100 110 120 125 130 130 135 150 160 170 180 200 220 250 250
550 550 650 650 750 750 750 850 1000 1000 1000 1000 1100 1300 1400
450450550550650650650750800900900900100010001000
