Scarico Condensa

Scarico Condensa


Articoli della serie: Scarico Condensa

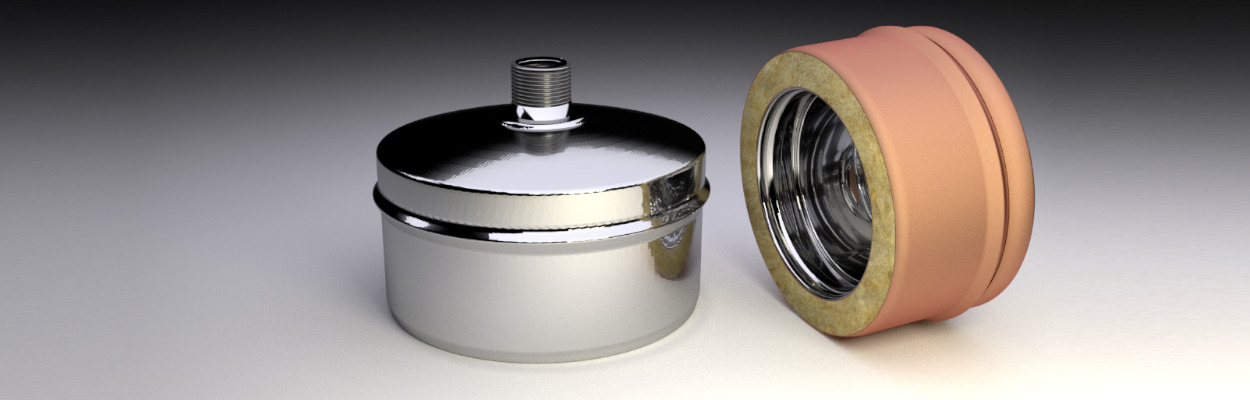

Descrizione e applicazione:

Lo Scarico Condensa è un tappo di raccolta per lo scarico di condensa e acqua piovana, é l'elemento da utilizzare alla base di qualsiasi canna fumaria/camino/condotto. Si inserisce sotto ad un raccordo a "T" a 90° o 135°, al modulo di ispezione, ad un supporto a muro o a solaio.

Installazione:

Nell'applicazione di tubi e raccordi per lo scarico, si raccomanda di non forzare il manicotto filettato. Durante la normale manutenzione verificare il libero deflusso, anche mediante versamento di acqua nel tappo stesso. Se nella canna fumaria/camino i fumi sono derivati da pellets o legna, si raccomanda di rafforzare in maniera significativa, gli intervalli dei tempi di manutenzione. Rispettare il senso dei fumi.

DOWNLOAD PDF

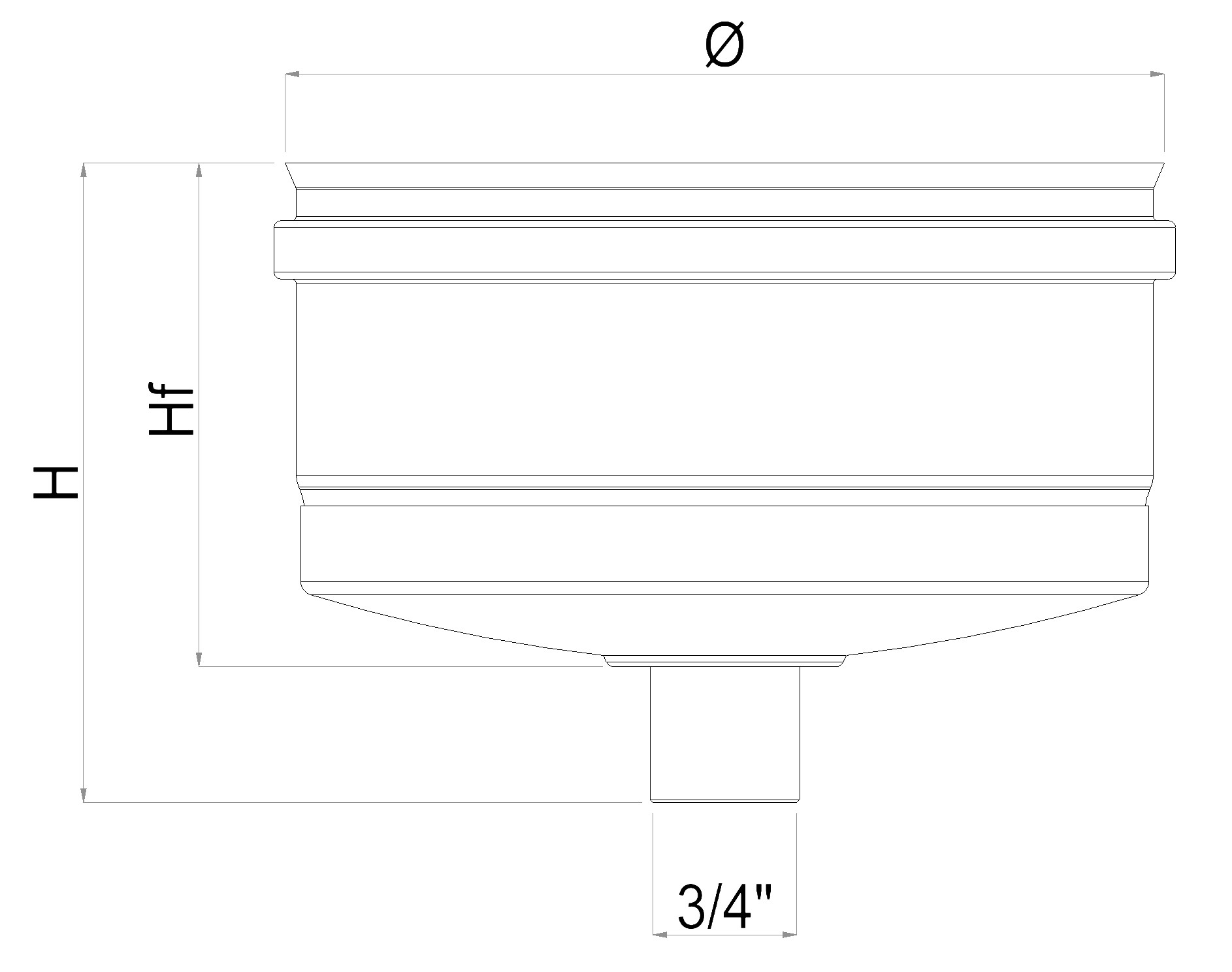

Articolo SCC - Mono Parete



Ø
H
Hf
080 100 120 130 140 150 160 180 200 220 250 300 350 400 450
108 110 112 113 114 114 114 117 119 120 123 128 132 136 141
84 86 88 89 90 90 90 92 95 96 99 103 107 112 116

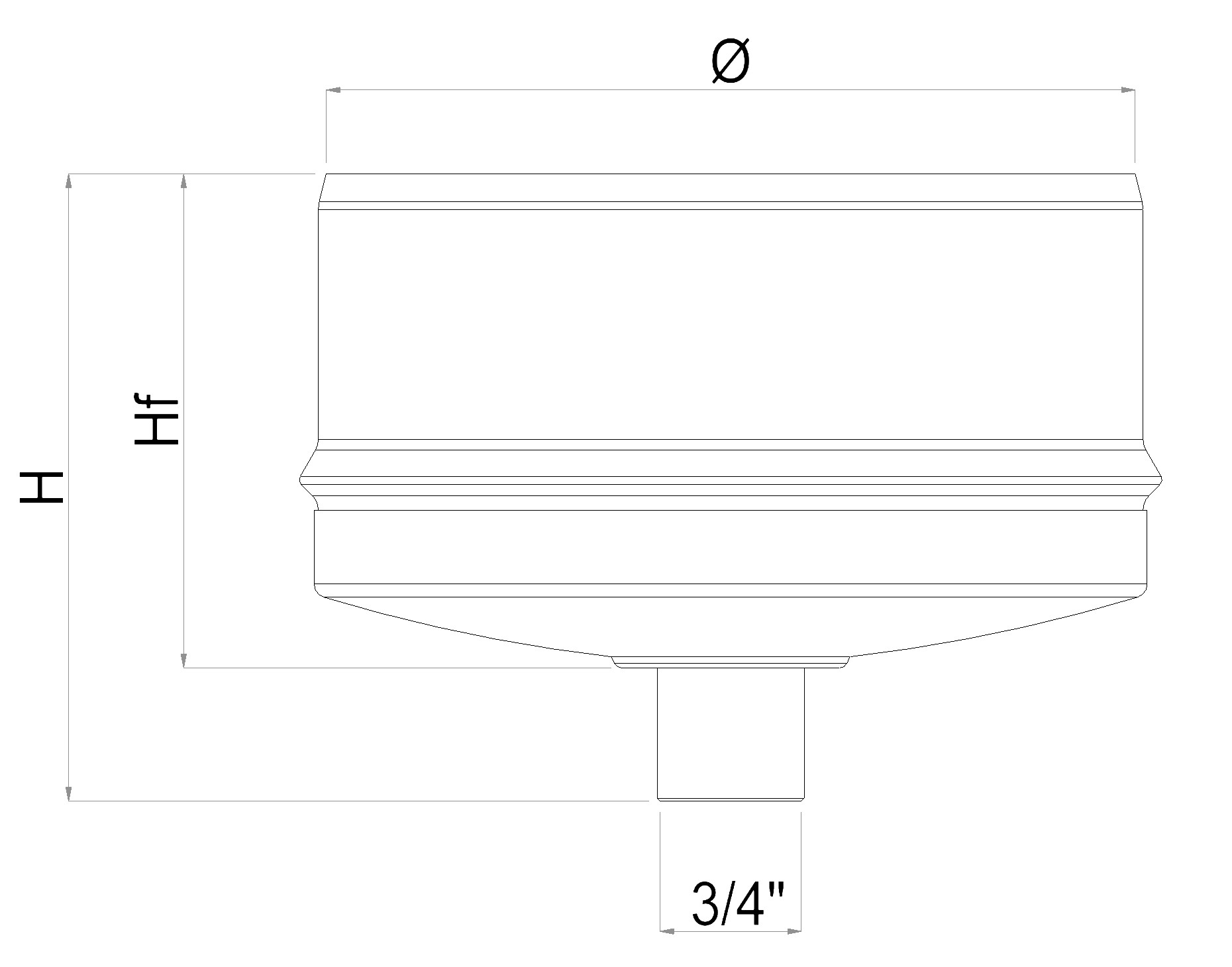

Articolo SCD - Doppia Parete



Ø
H
Hf
080/130 100/150 130/180 150/200 180/230 200/250 250/300 300/350 350/400 400/450
112 114 117 120 121 123 127 132 136 140
88 90 92 95 97 99 103 107 112 116
